Производственная линия с шаровой мельницей 1500х5700 – технологический комплекс для сухого измельчения минерального сырья с последующей классификацией, гомогенизацией и фасовкой готового продукта. Широко востребован для помола разного минерального сырья: известняка, цементного клинкера, шлака, гипса, доломита и пр. Измельченный материал применяется в производстве строительных смесей, минеральных наполнителей, сухих штукатурок, клеевых составов и т.д.
Работа комплекса для измельчения минерального сырья 1500х5700 предусматривает последовательную переработку материала. Технологический цикл включает операции по подаче сырья винтовыми конвейерами из силосов в барабан шаровой мельницы, где за счет вращения и действия стальной мелющей среды происходит интенсивное разрушение и истирание частиц. После измельчения продукт направляется в классификатор, в котором воздушный поток и регулируемый ротор обеспечивают разделение частиц по крупности: фракция требуемой тонкости проходит далее по потоку, а более крупные частицы возвращаются на повторное измельчение. Классифицированный материал поступает в плоский смеситель, после чего смесь фасуется в мешки с заданной дозировкой.
Ключевые достоинства линии с шаровой мельницей 1500х5700 – модульная компоновка, удобная для монтажа, размещения и обслуживания. Это также универсальное применение, стабильная производительность, фракционная однородность измельченного материала.
Характеристики силоса
| Диаметр силоса | 3 м |
| Высота | 7,5 м |
| Толщина | 4 мм |
| Вместимость | 50 т |

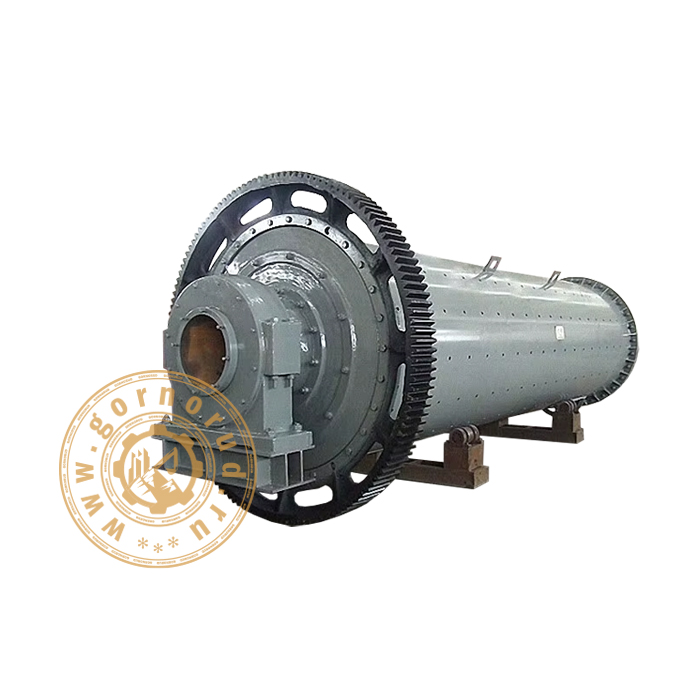

Характеристики шаровой мельницы
| Диаметр барабана | 1500 мм |
| Длина барабана | 5 700 мм |
| Скорость вращения | 27,7 об/мин |
| Фракция на входе | 25 мм |
| Фракция на выходе | 0,074-0,4 мм |
| Производительность | 2-5 т/ч |
| Мощность | 130 кВт |
| Вес | 19 000 кг |
Характеристики классификатора
| Крупность продукта | 0-3% |
| Объем воздуха | 30 000 м3/ч |
| Скорость | 180-400 об/мин |
| Производительность | 15-28 т/ч |
| Мощность | 22 + 15 кВт |
| Габаритные размеры | 1800 х 1750 х 2200 мм |
Характеристики плоского смесителя
| Объем бака | 0,5 м3 |
| Диаметр бака | 130 см |
| Высота бака | 50 см |
| Мощность | 7,5 кВт |
| Габаритные размеры | 1300 х 1300 х 1300 мм |
| Вес | 480 кг |
Характеристики упаковочной машины
| Диапазон упаковки | 20-50 кг |
| Скорость упаковки | 30-100 меш/час |
| Мощность | 1,5 кВт |
| Габаритные размеры | 2400 х 1500 х 2200 мм |
| Вес | 1500 кг |

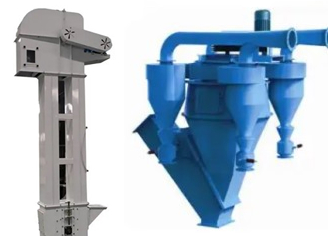

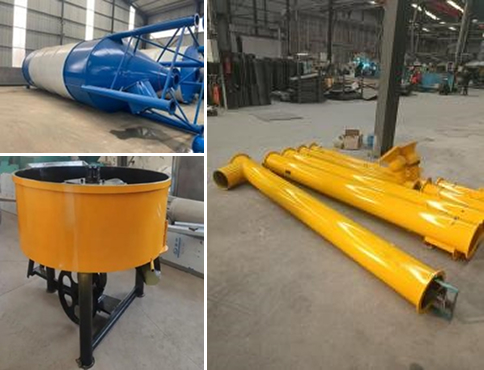

Фото оборудования
