Ковшовый элеватор ТН215 – вертикальный цепной подъемник для перемещения сыпучих материалов на значительную высоту с равномерной подачей и стабильной работой. Используется для перемещения порошкообразных, гранулированных и мелкокусковых материалов, таких как зерно, уголь, цемент, минеральные наполнители, песок, щебень и пр. Благодаря конструкции с цепной передачей допускает транспортирование материалов, нагретых до допустимой для этой модели температуры.
Принцип работы вертикального транспортера ТН215 заключается в следующем. Ковши, закрепленные на тяговой цепи, захватывают материал из бункера и перемещают его вверх. При прохождении через верхний блок ковши переворачиваются, сбрасывая содержимое в приемный патрубок. Движение обеспечивается редукторным электрическим двигателем через приводную звездочку. Натяжение цепи поддерживается регулировочным механизмом. Наличие герметичного защитного кожуха предупреждает пылеобразование и обеспечивает безопасность работы.
Конструкция ковшового подъемника ТН215 включает прочный стальной корпус, ковши из нержавеющей стали. Оптимальный объем ковшовых элементов обеспечивает равномерную подачу материала при стабильной скорости, цепной механизм отличается долговечностью и устойчивостью к ударным нагрузкам. Среди других достоинств элеватора: удобный доступ для обслуживания с помощью открывающихся люков, стойкость к абразивному износу, способность работать с материалами разной крупности.

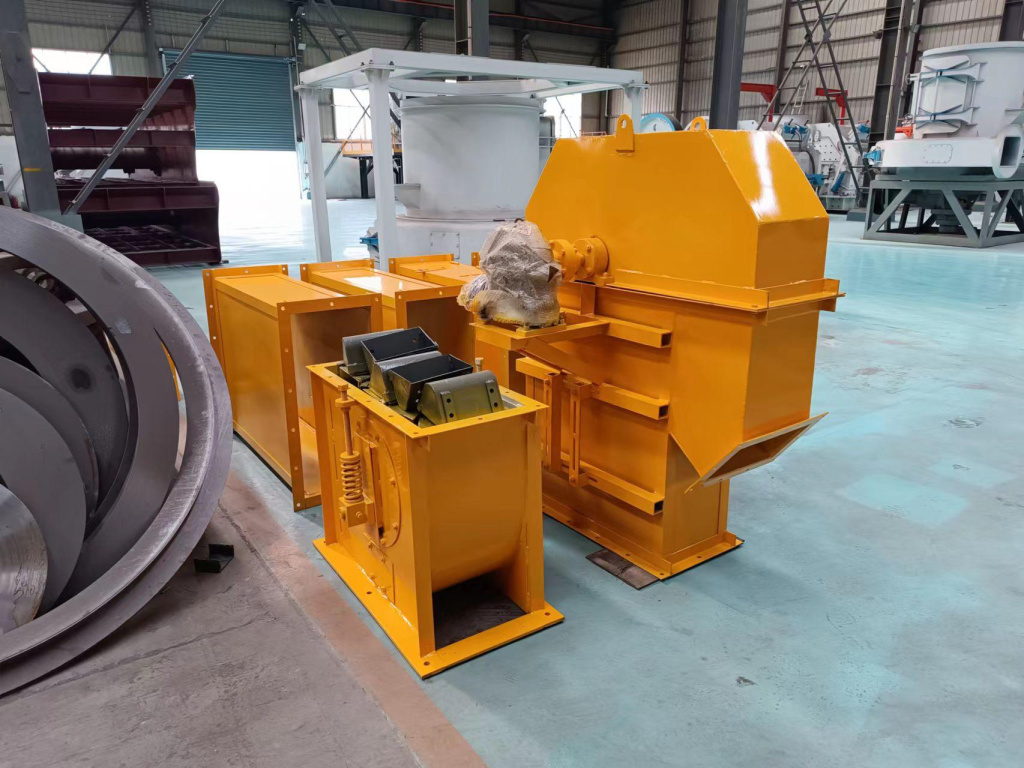

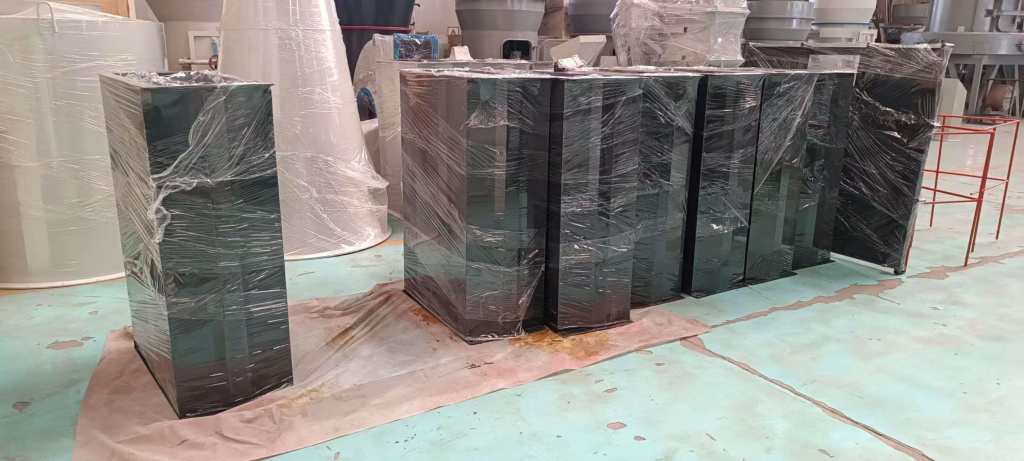

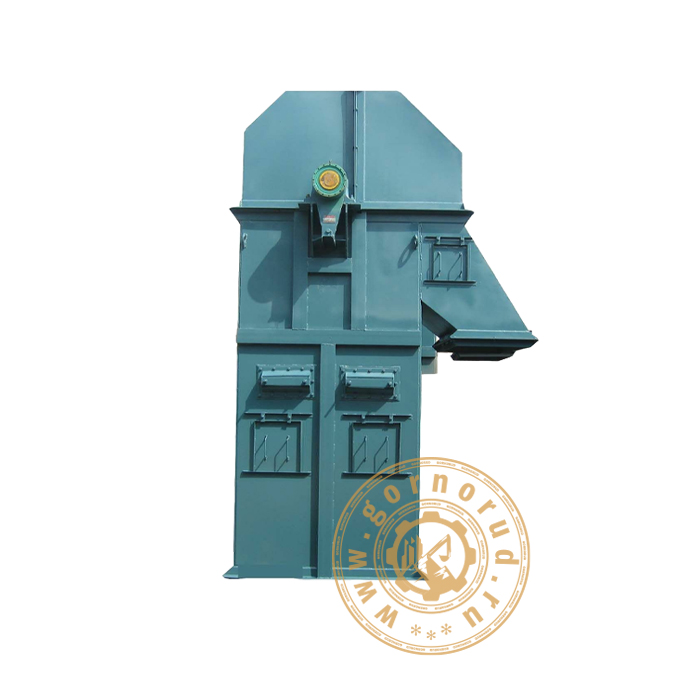

Фото оборудования

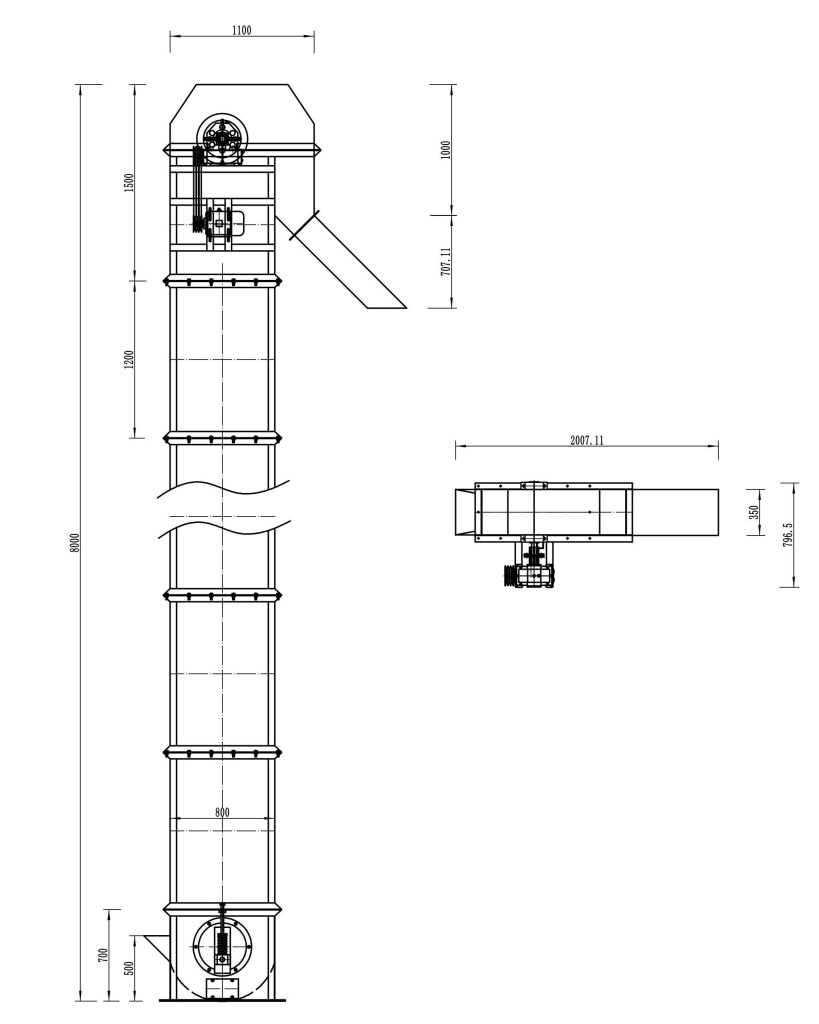

Чертеж оборудования
