Ковшовый элеватор ТН180-8m – вертикальный цепной транспортер непрерывного действия для подъема сыпучих, порошкообразных и мелкозернистых материалов на заданную высоту. Обеспечивает подачу продукта из одной технологической зоны в другую с обеспечением герметичности процесса, исключением обратного хода или рассыпания материала. Применяется в пищевой, химической, комбикормовой и перерабатывающей отраслях.
Принцип действия вертикального транспортера сыпучих материалов ТН180-8m заключается в перемещении ковшей, закрепленных на кольцевой цепи, внутри закрытого вертикального корпуса. Ковши захватывают продукт в нижней части элеватора (приемной зоне), поднимают его вертикально вверх и разгружают в верхней (головной) части. Движение цепи обеспечивается приводным устройством с мотор-редуктором, жестко сопряженным с ведущим (головным) шкивом. В нижней части установлен хвостовой шкив, выполняющий функции натяжного и направляющего элемента.
Конструкция ковшового подъемника ТН180-8m выполнена из секций с фланцевым креплением, что упрощает сборку и обслуживание, а также позволяет адаптировать высоту элеватора под конкретные требования объекта. Корпус имеет герметичное исполнение, смотровые люки для инспекции и очистки. Ковши выполнены из нержавеющей стали, устойчивой к коррозии и агрессивным средам. Кольцевая цепь обеспечивает тяговую прочность, износостойкость и стойкость к динамическим нагрузкам, присущим режиму непрерывной подачи.

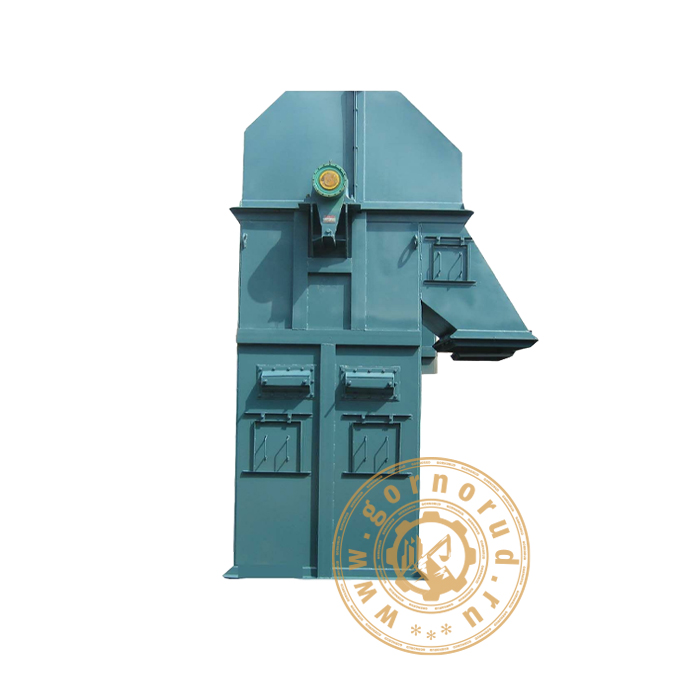

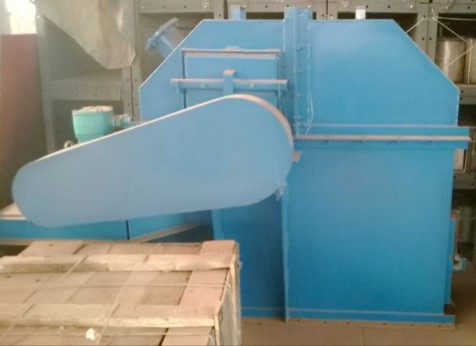

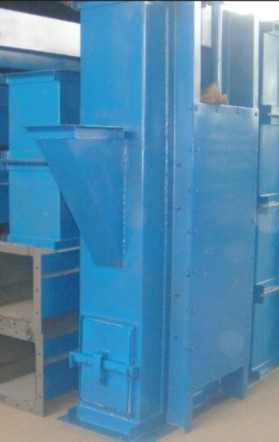

Фото оборудования
